PCB是电子产品中的基础连接载体。其中，多层PCB通常指四层及以上导电图形的印制电路板，内层由导电图形与绝缘材料压制而成，层与层之间通过导孔互连，可用于更复杂的电路系统。相比单面板、双面板，多层PCB增加了压合、内层线路等工序，工艺流程更复杂，技术要求也更高。随着智能硬件功能越来越复杂，很多产品已经无法只依赖2层板或4层板完成设计。例如，高速通信接口、BGA封装器件、多电源系统、射频模块等，都会提高PCB布线和制造难度。这时，6层、8层甚至更高层数的PCB多层板，就成为研发样机中的常见选择。以6层PCB为例，它拥有六个独立导电铜箔层，可以提供更多布线空间，也能更灵活地设置电源层和地层，从而改善信号完整性、电源完整性和EMC表现。6层板常用于通信网络设备、计算机与数据处理、工业控制、医疗电子、消费电子等场景。对于工程师来说，PCB打样的价值就在于：尽早发现设计中的问题，尽快完成样机验证，并为后续小批量试产和量产评估打下基础。二、PCB打样之后，SMT贴片让样板真正“跑起来”PCB打样完成后，得到的通常还是一块“裸板”。要让这块板真正进入功能验证阶段，还需要把电阻、电容、芯片、连接器等元器件装配到PCB上，并完成焊接和测试。这一步，就是SMT贴片和PCBA加工要解决的问题。SMT，即表面组装技术，是将电子元器件安装在印制电路板表面，并通过回流焊等方法进行焊接组装的电路装连技术。PCBA则是将各类电子元器件通过插装、表面贴装、微组装等方式装焊在PCB上，实现装配和电气连通后的成品板。简单理解，PCB是裸板，PCBA是装上元器件、具备电气功能的电路板。
因此，对智能硬件样机来说，PCB打样只是样机落地的前半程。真正进入功能调试、固件烧录、整机联调之前，通常还要完成SMT贴片、插件等流程。问题在于，传统模式下，PCB、元器件、钢网、贴片加工可能由不同供应商完成。客户需要在多个环节之间反复对接、寄送物料、确认文件和沟通进度。一旦某个环节衔接不顺，就可能带来额外的物流成本、沟通成本和等待时间。传统PCBA模式下，客户通常需要把PCB、电子元器件、钢网等物料寄送至加工厂，交货周期较长，工厂换线成本和物流运输成本较高，不利于样品、小批量PCBA订单生产。这也是为什么越来越多工程师和硬件团队会关注“PCB打样+SMT贴片”的一站式衔接能力三、一站式PCBA加工，解决样品和小批量的核心痛点和大批量生产不同，样品和小批量PCBA订单有非常鲜明的特点：批量小、种类多、变化快、交期紧。它们主要服务于产品技术研发和硬件创新阶段，面向中小型企业、科研院所、工程师等客户群体，下游应用涵盖消费电子、汽车电子、通信、工控医疗等领域。这类订单对制造服务商的要求并不低。因为每个项目的BOM、封装、贴装要求、测试方式都可能不同，生产企业不仅要有加工能力，还要有快速解析资料、组织物料、安排产线、控制质量和透明反馈进度的能力。

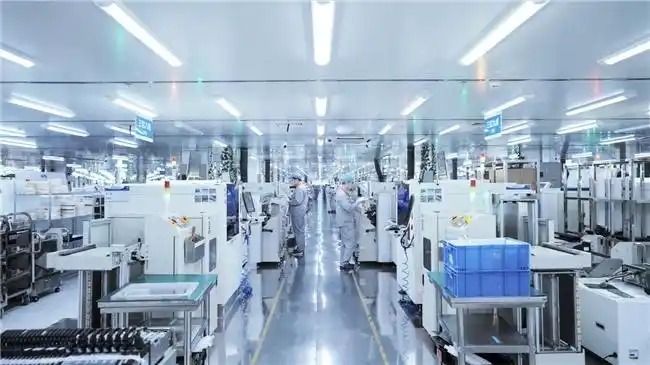

嘉立创SMT贴片车间围绕这一需求，嘉立创提供PCB/FPC、激光钢网、SMT贴片、插件等一站式加工服务，并可配套程序烧录、通电测试、三防喷涂等工艺，帮助客户减少多环节对接成本。在服务模式上，嘉立创支持包工、包料等多种选择。元器件可使用现货库存，也可按BOM代购、批量代购，或由客户自行邮寄，并提供元器件免费保管服务。这种灵活性，对研发样板和小批量试产尤其重要，因为不同项目所处阶段不同，对成本、速度、物料来源和验证方式的要求也不同。在产能与交付方面，嘉立创SMT拥有500+台高速贴片机、约300+条“贴检一体”生产线，PCB、钢网、SMT等核心环节均为自营生产，有助于保障加工效率、品质稳定性与交付周期。目前，嘉立创SMT最快可以实现15小时交货。
嘉立创SMT贴片对工程师来说，这意味着从PCB打样到SMT贴片，不必再把大量精力消耗在多方沟通和流程衔接上。尤其是样机验证阶段，时间往往比单一加工成本更敏感。越早拿到可调试的PCBA样板，越早能发现问题、修改设计、推进下一轮迭代。四、线上协同和数字化制造，让样机验证更高效硬件研发的效率，不只取决于制造设备，也取决于整个流程是否足够数字化、透明化和可协同。在传统PCBA加工中，很多信息依赖人工沟通：BOM是否匹配、坐标文件是否准确、元器件封装是否一致、钢网开口如何处理、订单排产到哪一步，都需要反复确认。对于研发团队来说，这些沟通看似琐碎，却会占用大量时间。嘉立创SMT支持全流程线上报价，客户可在线提交资料、核算成本和确认订单；生产进度实时可查，资料流转安全可控，有助于提升订单协同效率并减少人工沟通成本。

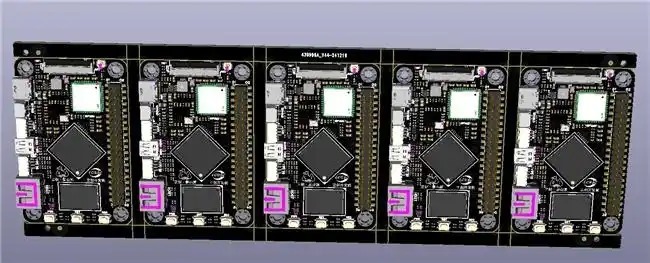

嘉立创SMT仿真效果图在技术层面，嘉立创也围绕PCBA加工构建了多项自研能力。例如，3D数字仿真技术可让用户在提交SMT订单时即时查看成品的仿真图，提升下单体验和预见性；离线贴装编程软件可实现与设备厂商无缝对接，减少设备端人工编程；钢网编程软件可自动优化钢网开口并生成切割程序；智能排产系统可根据物料状态和交期合理安排上线时间；PCBA工程文件自动化处理技术则可在可制造性检查后自动生成生产资料，提升工程文件处理效率。这些能力的意义在于，让样机制造不再只是“把文件交给工厂”，而是让设计、物料、生产、检测和交付形成更清晰的协同链路。同时，嘉立创并不只提供SMT服务。该公司已构建电子产业链一站式服务，覆盖PCB制造、电子元器件商城、电子装联、激光钢网等全流程业务，并延伸至CNC智造、3D打印、FA机械电气零部件商城等机械产业服务。截至2025年上半年，嘉立创已累计服务全球超180个国家和地区的超820万名用户。从这个角度看，从PCB打样到SMT贴片，再到PCBA加工，并不是彼此割裂的制造环节，而是一条面向硬件创新的连续链路。对工程师和硬件创业团队而言，链路越短、信息越透明、协同越顺畅，样机落地速度就越快。写在最后从一个想法到一台能运行的智能硬件样机，中间隔着的不只是设计能力，还有制造链路的协同能力。PCB打样解决的是“设计能否变成实物板”；SMT贴片解决的是“裸板能否装上元器件并形成可验证的电路”；PCBA加工则进一步把PCB、物料、贴装、插件和测试连接起来，让工程师真正进入功能验证阶段。对研发团队来说，越早打通这条链路，就越能缩短样机验证周期，减少多方沟通成本，把更多时间投入到产品功能、用户体验和市场验证中。举报/反馈
